Aufteilung Festplatte

Bis auf die Bootpartition ist die gesamte Festplatte des Linux Home Servers (LHS) komplett verschlüsselt. Die verschlüsselte Datenpartition ist ihrerseit mit Hilfe des Logical Volume Managements in zahlreiche logische Datenbereiche aufgeteilt.

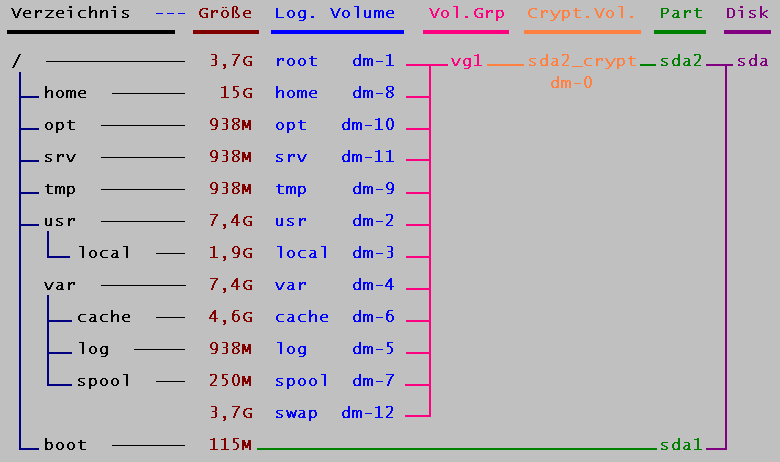

Aufteilung der Festplatte des LH


root@bluestar:~# fdisk -l /dev/sda
Platte /dev/sda: 250.1 GByte, 250059350016 Byte
255 Köpfe, 63 Sektoren/Spur, 30401 Zylinder
Einheiten = Zylinder von 16065 × 512 = 8225280 Bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes

   Gerät  boot.     Anfang        Ende     Blöcke   Id  System
/dev/sda1   *           1          16      120832   83  Linux
/dev/sda2              16       30402   244076544   83  Linux


root@bluestar:~# cryptsetup status sda2_crypt
/dev/mapper/sda2_crypt is active:
  cipher:  aes-cbc-essiv:sha256
  keysize: 256 bits
  device:  /dev/sda2
  size:    488151032 sectors
  mode:    read/write


root@bluestar:~# ls -l /dev/mapper/sda2_crypt
lrwxrwxrwx 1 root root 7  5. Jun 20:57 /dev/mapper/sda2_crypt -> ../dm-0


root@bluestar:~# pvs
  PV         VG   Fmt  Attr PSize   PFree
  /dev/dm-0  vg1  lvm2 a-   232,77g 180,63g


root@bluestar:~# vgs
  VG   #PV #LV #SN Attr   VSize   VFree
  vg1    1  12   0 wz--n- 232,77g 180,63g


root@bluestar:~# lvs
  LV    VG   Attr   LSize   Origin Snap%  Move Log Copy%  Convert
  cache vg1  -wi-ao   4,66g
  home  vg1  -wi-ao  14,90g
  local vg1  -wi-ao   1,86g
  log   vg1  -wi-ao 952,00m
  opt   vg1  -wi-ao 952,00m
  root  vg1  -wi-ao   3,72g
  spool vg1  -wi-ao   4,66g
  srv   vg1  -wi-ao 952,00m
  swap  vg1  -wi-ao   3,72g
  tmp   vg1  -wi-ao 952,00m
  usr   vg1  -wi-ao   7,45g
  var   vg1  -wi-ao   7,45g


root@bluestar:~# df -h -t ext3
Dateisystem             Size  Used Avail Use% Eingehängt auf
/dev/mapper/vg1-root    3,7G  287M  3,2G   9% /
/dev/sda1               115M   49M   61M  45% /boot
/dev/mapper/vg1-home     15G  185M   14G   2% /home
/dev/mapper/vg1-opt     938M   18M  873M   2% /opt
/dev/mapper/vg1-srv     938M   18M  873M   2% /srv
/dev/mapper/vg1-tmp     938M   18M  873M   2% /tmp
/dev/mapper/vg1-usr     7,4G  2,2G  4,8G  32% /usr
/dev/mapper/vg1-local   1,9G   35M  1,8G   2% /usr/local
/dev/mapper/vg1-var     7,4G  746M  6,3G  11% /var
/dev/mapper/vg1-cache   4,6G  1,2G  3,2G  28% /var/cache
/dev/mapper/vg1-log     938M  106M  784M  12% /var/log
/dev/mapper/vg1-spool   4,6G  250M  4,2G   6% /var/spool


root@bluestar:~# swapon -s
Filename                                Type            Size    Used    Priority
/dev/dm-12                              partition       3903480 313760  -1
